Теплообмен и гидравлика

Котел может быть качественным и правильно подобранным по мощности, но система отопления все равно будет работать нестабильно. Причина часто не в самом котле, а в обвязке: неправильно распределен теплоноситель, насосы мешают друг другу, теплый пол получает слишком горячую воду, а дальние радиаторы прогреваются хуже остальных.

Гидравлика в котельной нужна как раз для того, чтобы связать все элементы в рабочую систему. Котел, радиаторы, теплые полы, бойлер косвенного нагрева, насосные группы, коллекторы, автоматика и контуры с разной температурой не должны работать каждый сам по себе. Их нужно согласовать по расходу, давлению и температуре.

В Pro-Kotel можно подобрать оборудование и комплектующие для обвязки котельной: теплообменники, насосные группы, гидравлические разделители, смесительные узлы, коллекторы, элементы автоматики, датчики, модули управления и другие позиции для системы отопления. Часть оборудования есть в наличии, редкие комплектующие можно заказать под конкретный проект или модель котла.

Для чего нужна правильная гидравлика

В простой системе, где есть один котел и один отопительный контур, требования к обвязке обычно минимальны. Но такие схемы встречаются все реже. В частных домах часто одновременно работают радиаторы, теплые полы, бойлер косвенного нагрева, отдельные зоны отопления, иногда вентиляция или контур для гаража, бассейна, пристройки.

У каждого направления свой режим. Радиаторам нужна одна температура, теплому полу другая, бойлеру для нагрева воды требуется приоритет и достаточная мощность. Если все подключить без расчета, система начнет работать неравномерно: где-то будет перегрев, где-то нехватка тепла, насосы могут перетягивать расход друг у друга, а котел будет чаще включаться и выключаться.

Гидравлические элементы помогают разделить контуры, стабилизировать циркуляцию и упростить настройку системы отопления. Особенно это важно для котельных с несколькими насосами, смесительными узлами и автоматикой управления.

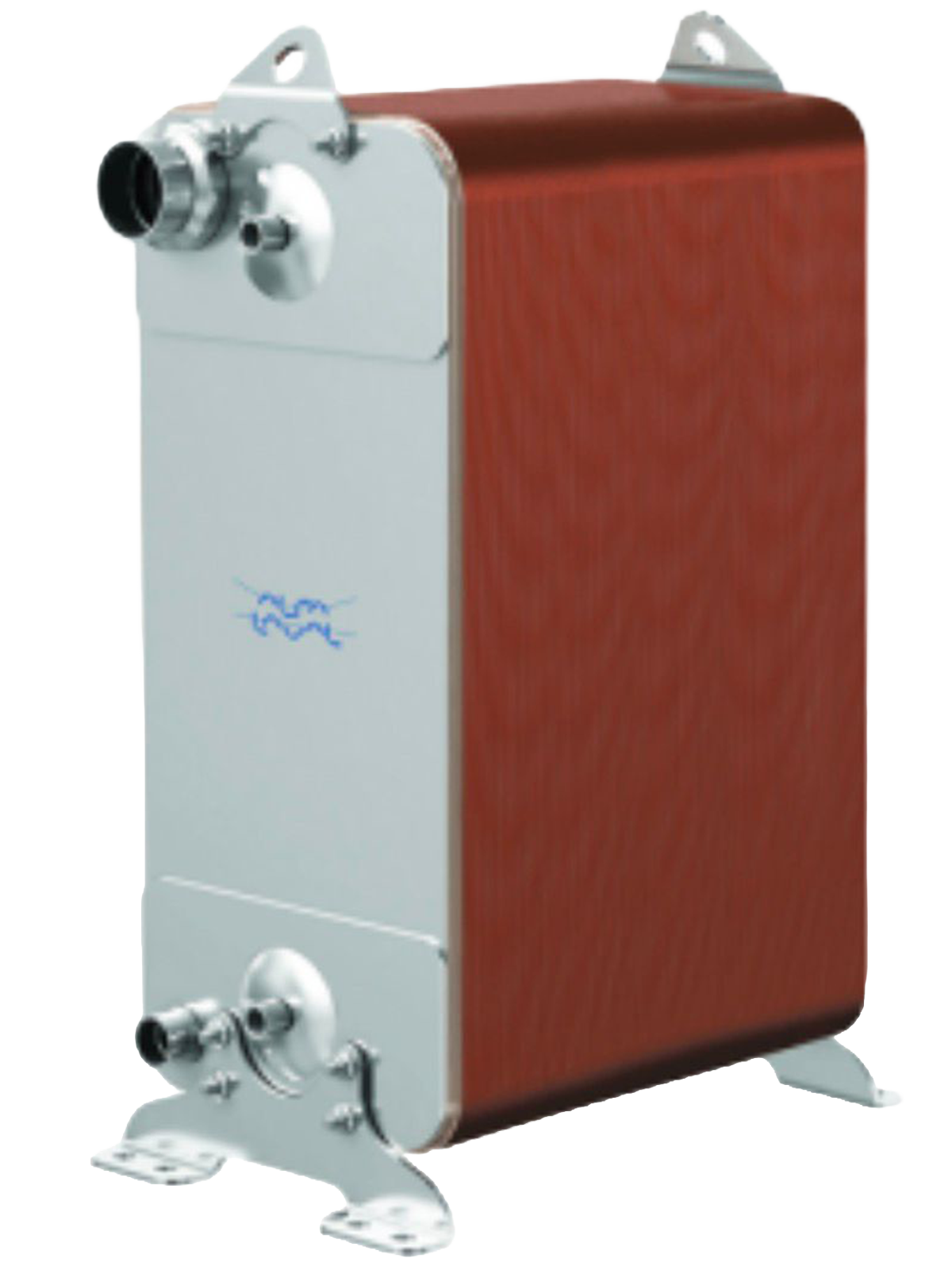

Теплообменники в системе отопления

Теплообменник используют там, где нужно передать тепло от одного контура к другому без смешивания теплоносителя. Это может быть необходимо при подключении отдельных инженерных систем, защите котлового контура, организации горячего водоснабжения или работе с оборудованием, у которого разные требования к давлению и качеству теплоносителя.

Чаще всего в котельных применяют пластинчатые теплообменники. Они компактные, хорошо передают тепло и подходят для многих задач в отоплении и ГВС. Но подбирать их нужно по расчету: важны мощность, расход, температура на входе и выходе, рабочее давление, материал пластин и условия обслуживания.

Если теплообменник выбран неправильно, система может не выдавать нужную температуру или будет работать с лишней нагрузкой на насосы и котел. Поэтому здесь лучше не ориентироваться только на габариты или «примерно похожую» модель.

Что входит в гидравлическую обвязку котельной

Обвязка котельной включает оборудование, которое отвечает за циркуляцию, распределение, безопасность и управление температурой. От этих элементов зависит не меньше, чем от самого котла.

В систему могут входить:

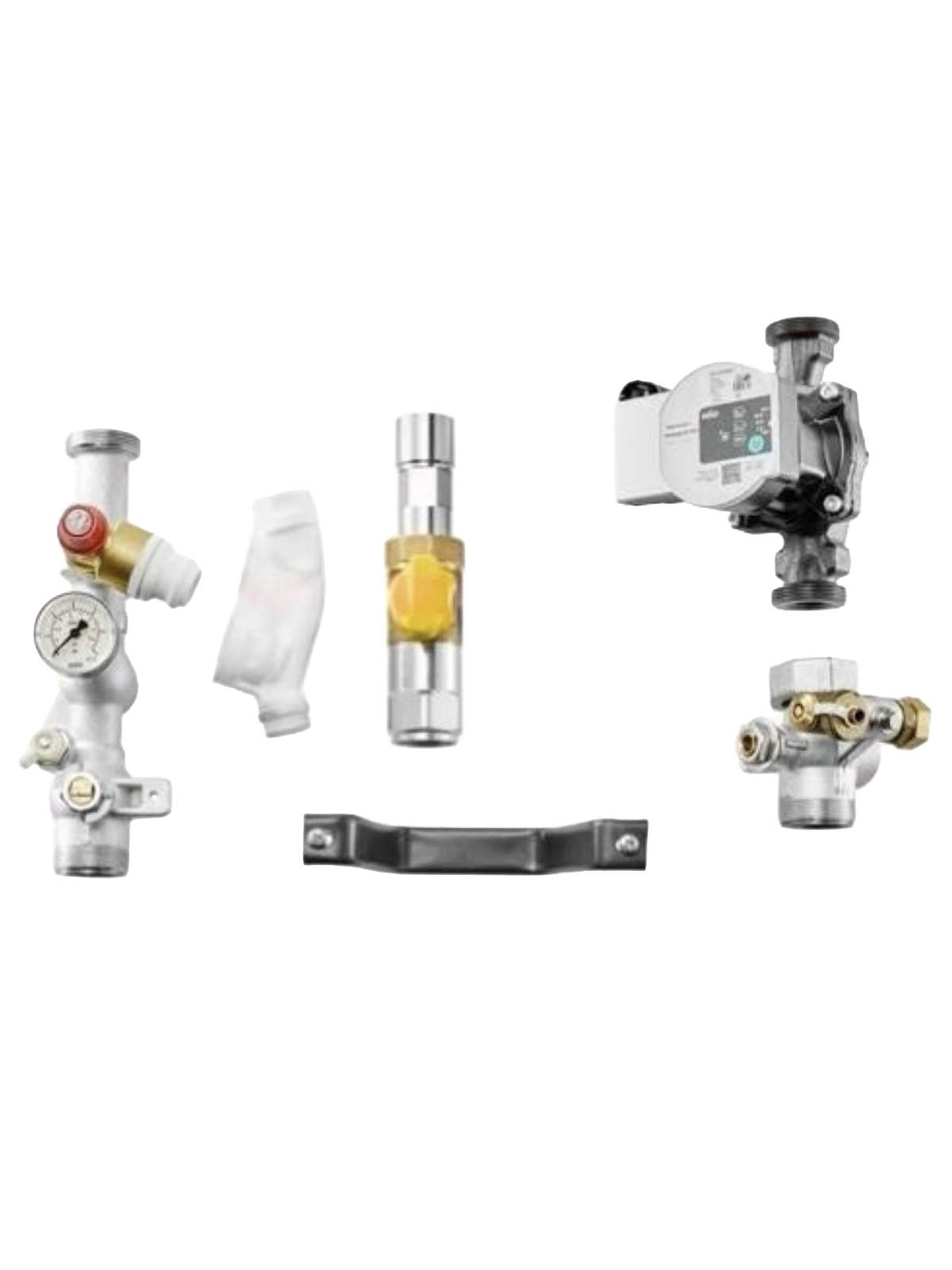

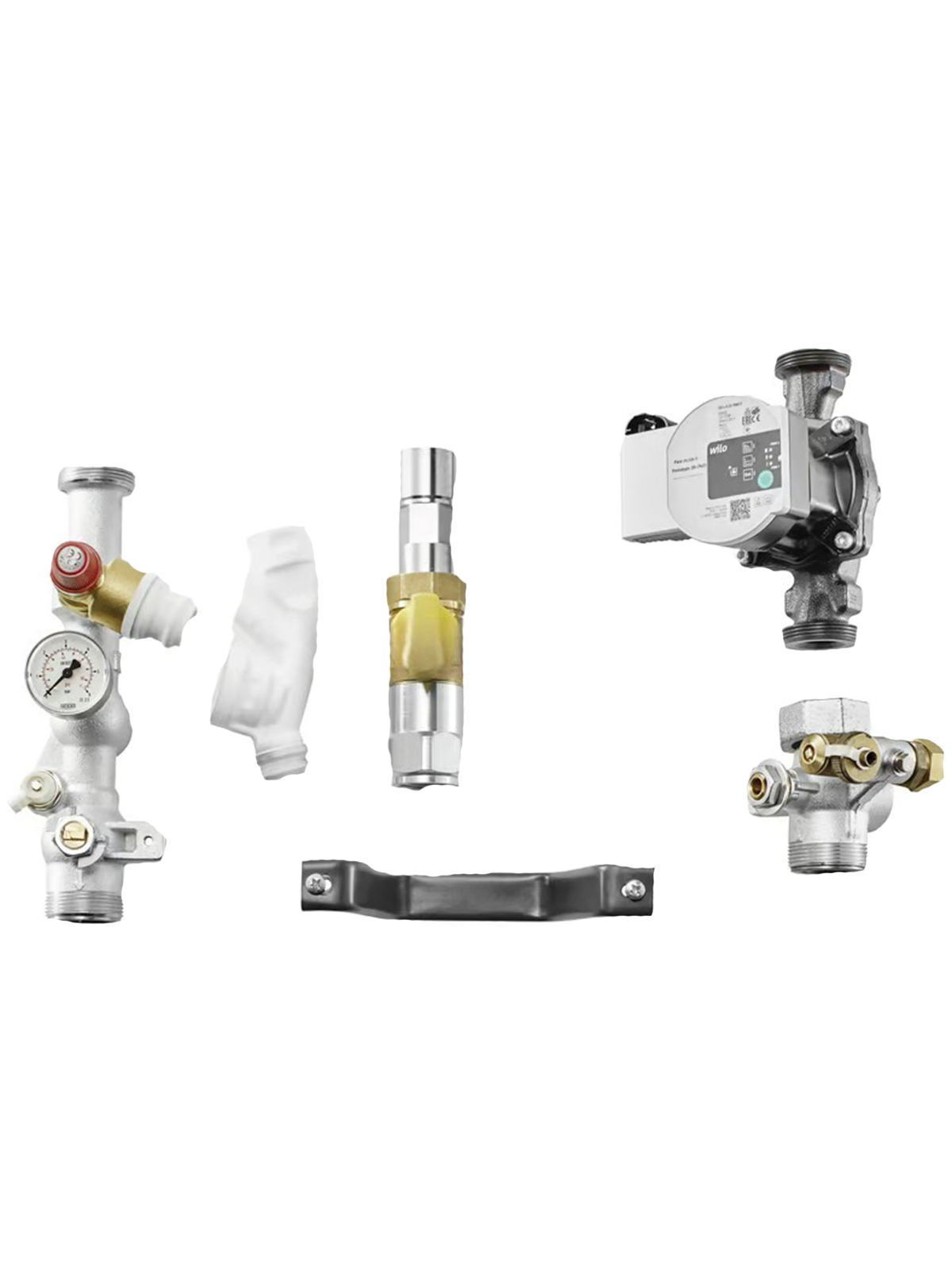

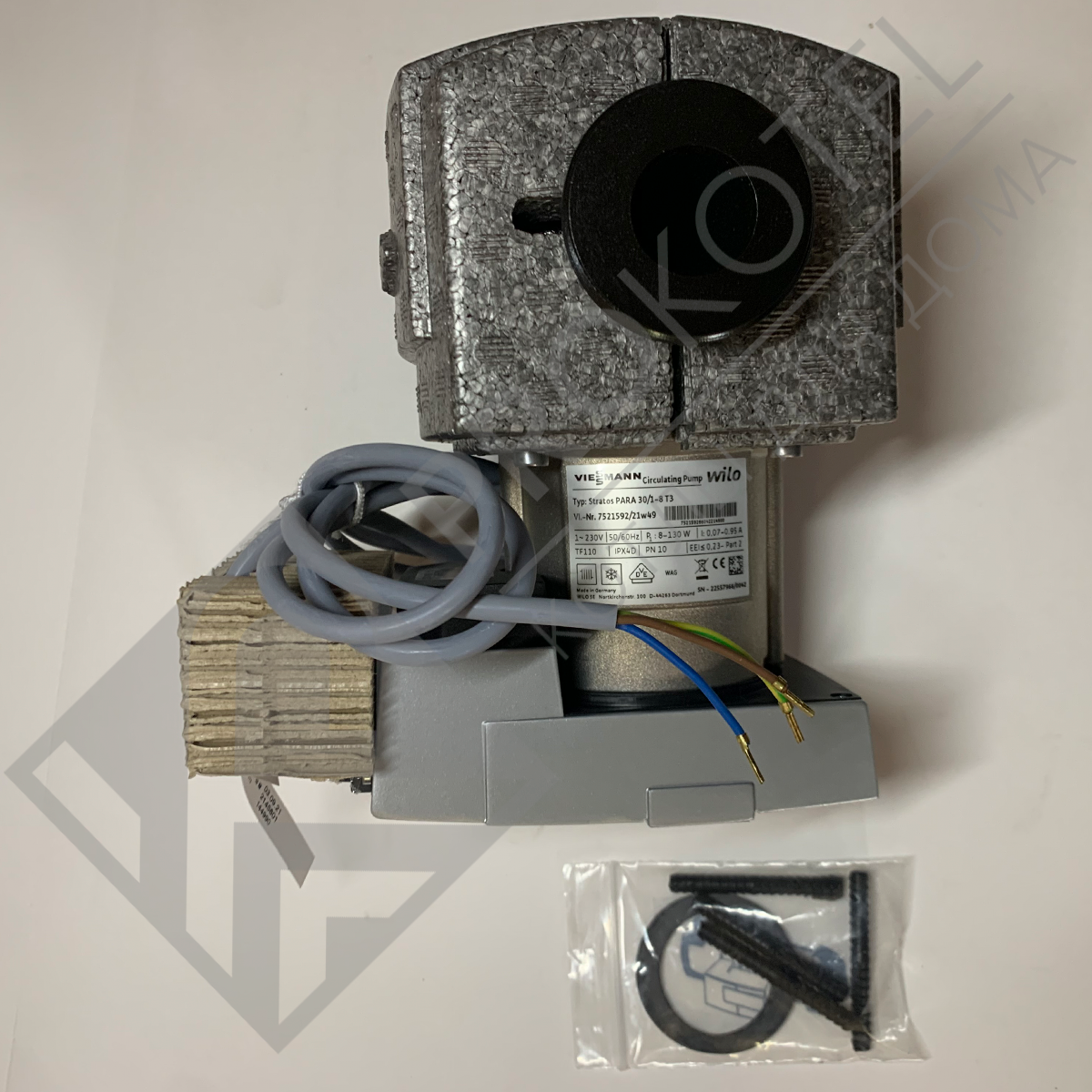

• насосные группы;
• распределительные коллекторы;
• гидравлические разделители;
• смесительные узлы;
• трехходовые клапаны;
• теплообменники;
• расширительные баки;
• группы безопасности;
• запорная арматура;
• датчики температуры;
• модули управления;
• автоматика для котла и отопительных контуров.

Набор оборудования зависит от схемы. Для небольшого дома это может быть простая обвязка с одной насосной группой и базовыми элементами безопасности. Для коттеджа с теплыми полами, бойлером и несколькими зонами отопления уже потребуется более точная схема с регулировкой температуры по контурам.

Как подобрать оборудование для котельной

Сначала нужно понимать, как устроена система: сколько контуров, какие потребители подключены, какая мощность котла, есть ли бойлер косвенного нагрева, теплые полы, погодозависимая автоматика, отдельные насосы и смесительные узлы.

При подборе учитывают:

• мощность котла;
• расход теплоносителя;
• рабочее давление;
• температуру в каждом контуре;
• количество отопительных зон;
• длину и диаметр трубопроводов;
• сопротивление оборудования;
• тип автоматики;
• возможность обслуживания;
• совместимость комплектующих между собой.

Особенно внимательно нужно подходить к модернизации старой котельной. Иногда кажется, что достаточно заменить котел, но проблема остается: помещения прогреваются неравномерно, теплый пол работает рывками, бойлер долго набирает температуру. В таких случаях причина может быть в гидравлике, а не в теплогенераторе.

Pro-Kotel помогает подобрать оригинальные комплектующие и оборудование для котельных систем, в том числе для решений на базе Viessmann и Buderus. Можно уточнить наличие нужных узлов, подобрать элементы по артикулу или заказать редкие позиции под конкретную систему отопления.

Когда нужна модернизация гидравлики

О модернизации стоит задуматься, если система отопления работает нестабильно даже после обслуживания котла. Например, одни помещения перегреваются, другие остаются холодными, насос шумит, теплый пол не держит нужную температуру, бойлер косвенного нагрева слишком долго восстанавливает запас горячей воды.

Еще один частый случай — расширение системы. Дом достроили, добавили контур теплого пола, подключили бойлер, сделали отдельную зону отопления для гаража или гостевого блока. Старая обвязка при этом может уже не справляться с новой нагрузкой.

В таких ситуациях важно не просто добавить еще один насос или клапан, а пересмотреть схему целиком. Иногда нужен гидравлический разделитель, иногда смесительный узел, иногда корректировка автоматики и балансировка контуров.
